KATO製EH10（2003年ロット）のカプラー交換を行いました。
2020年に再生産された同製品も品番は変わらず「3005-1」でしたので、自分が所有している2003年ロットも一応「現行品」ということになりますが、2020年製はカプラー受けを含むスカート一式のパーツが変更され、見た目は良くなっていますがカプラー交換がやりにくくなっているそうです。
なお、今回の作業は単純なカプラー交換のみで、スカートなどパーツのアップデートは行いません。

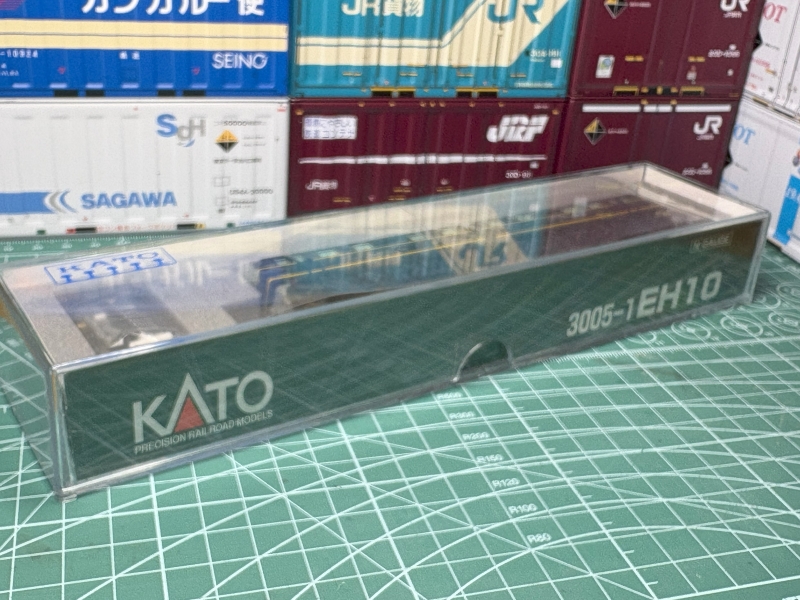

EH10の連接車体は通常のケースでは入りきれず、当然大型サイズの車両ケースになります。
他の車両ケースとは重ねることができず、収納では中途半端に存在になっています。

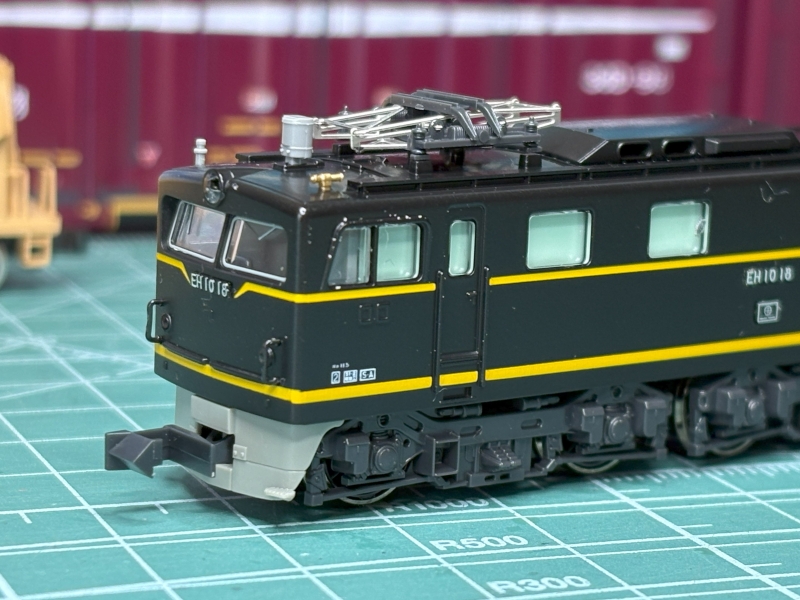

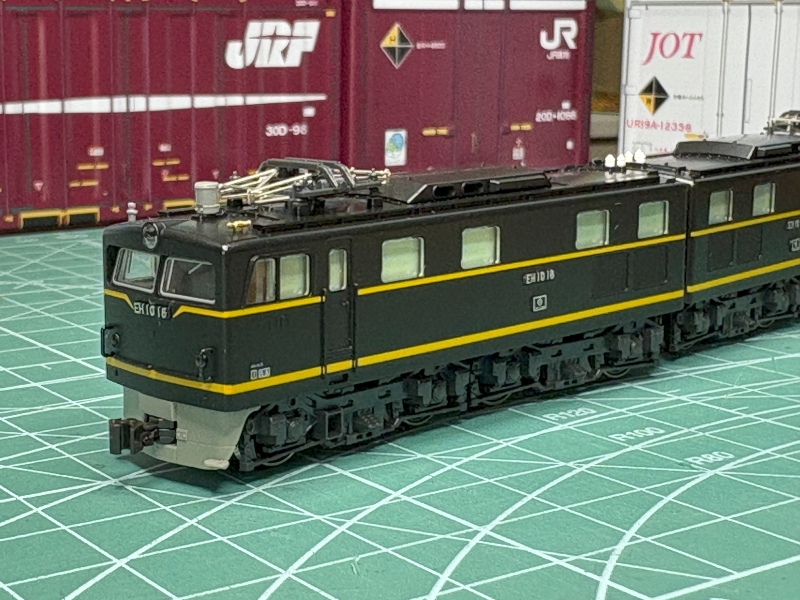

カプラー交換前の様子です。
車体が大きいので、意外とアーノルドカプラーでも違和感がないと思いのは私だけだと思いますが・・・
まずは１エンド側の車体を外します。
両側の側面に爪楊枝を軽く刺して丁寧に車体を引っ張ったら、上手く抜けました。

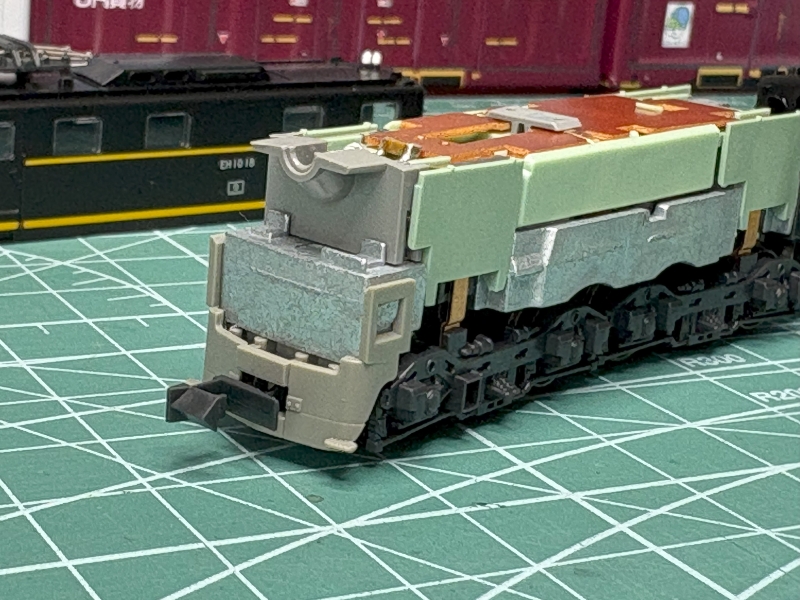

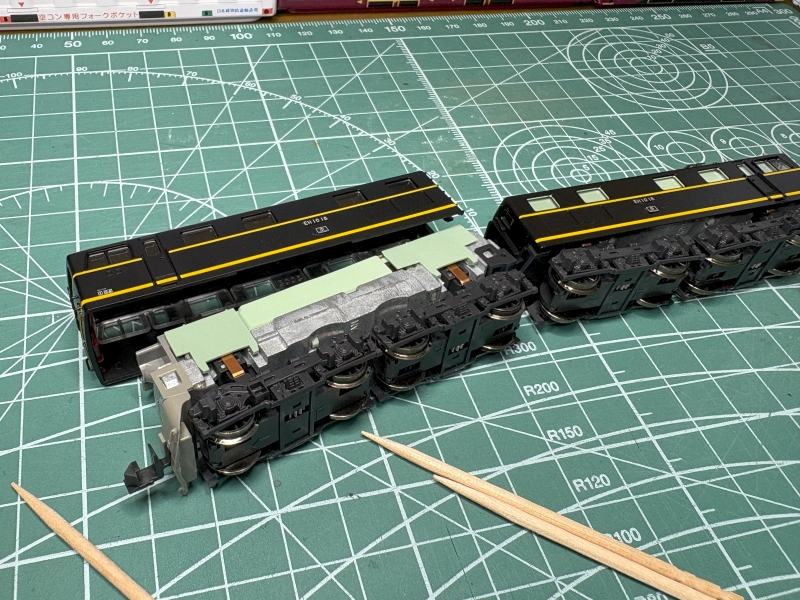

１エンド側の車体を外した、本体の様子です。

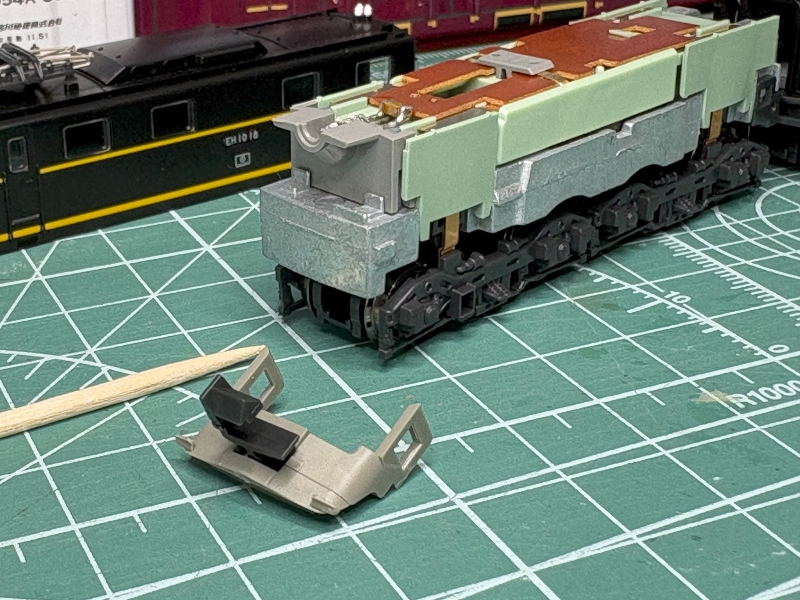

爪楊枝を丁寧にツメの部分に入れて、スカートのパーツを外しました。

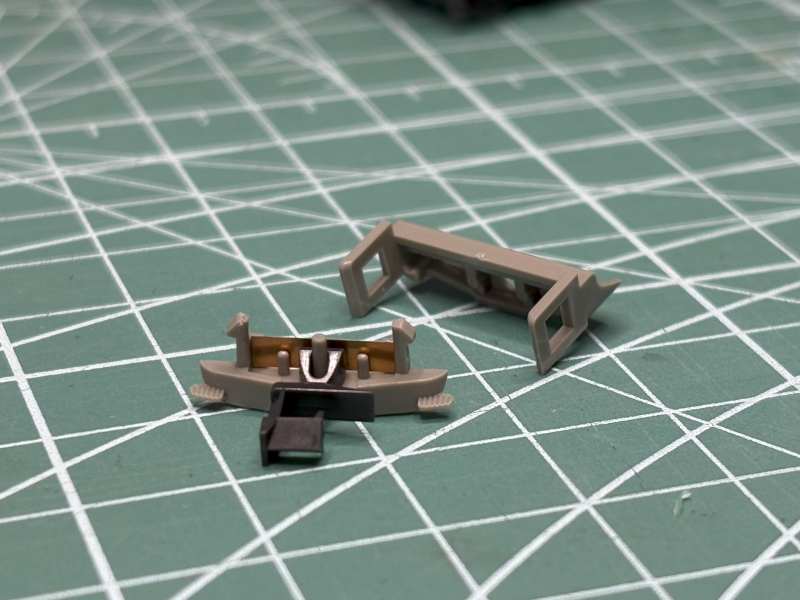

2003年ロットのスカートは2ピースを上下にくっつけた構造になっています。
これを外しました。
2003年ロットの付属品はKATOカプラーで、ナックルカプラーではありません。

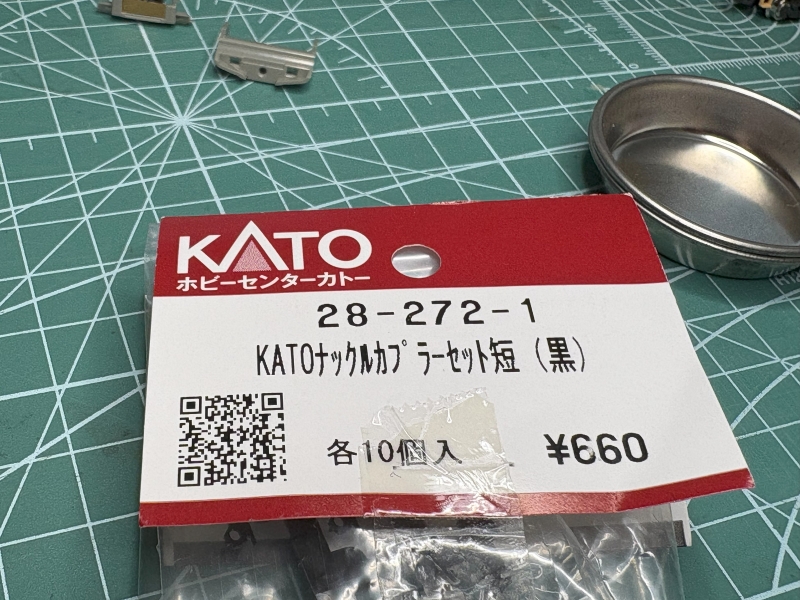

そのため、今回は交換用としてはホビーセンターの定番パーツ（KATOナックルカプラー短（黒）：28-271-1）を使用しました。

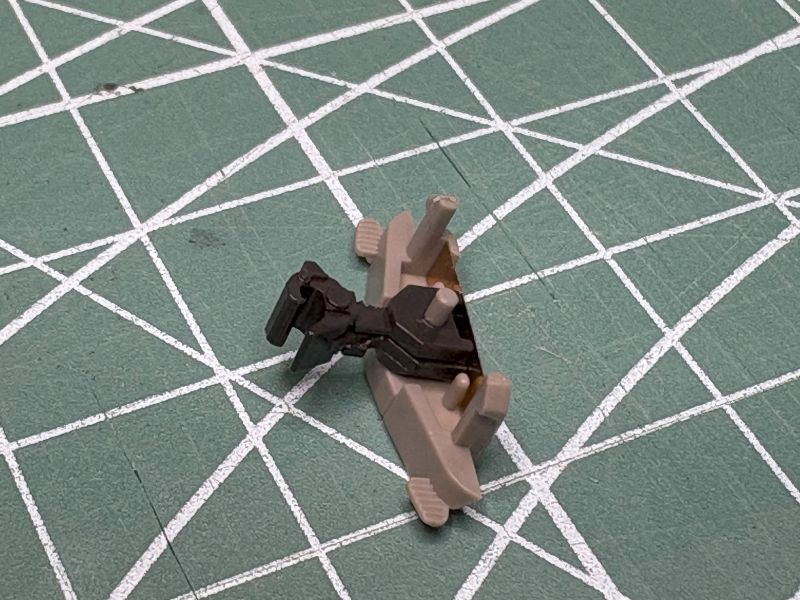

カプラー受けの連結器をKATOナックルカプラーに交換しました。

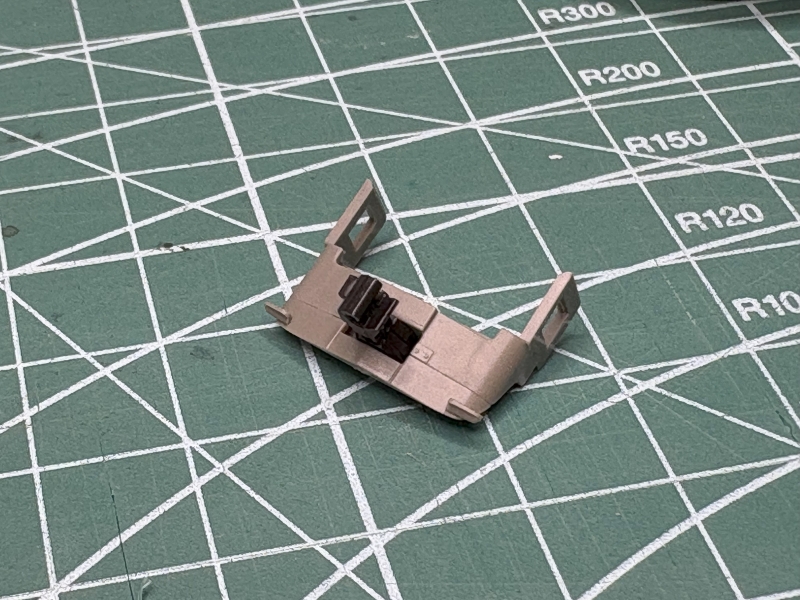

スカートのパーツを組み立てました。

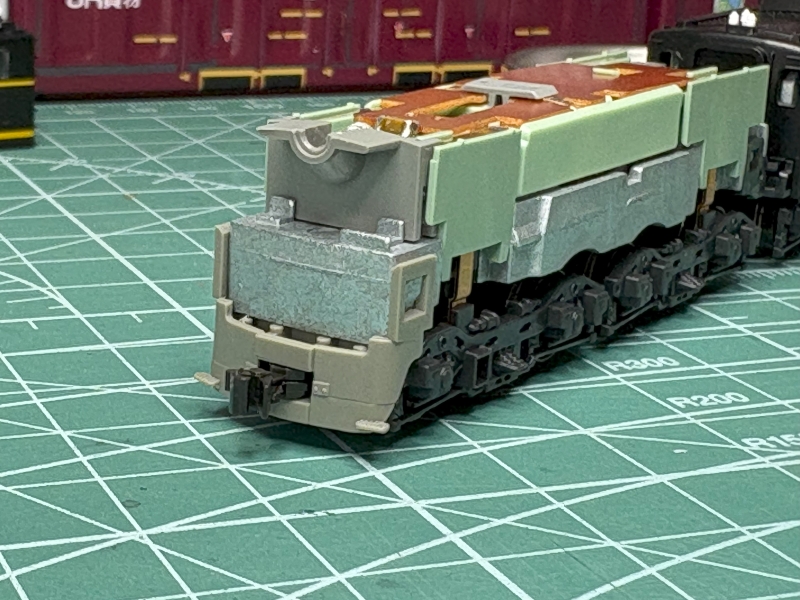

スカートのパーツを本体に取り付けました。
車体を本体に被せて、1エンド側の作業完了です。

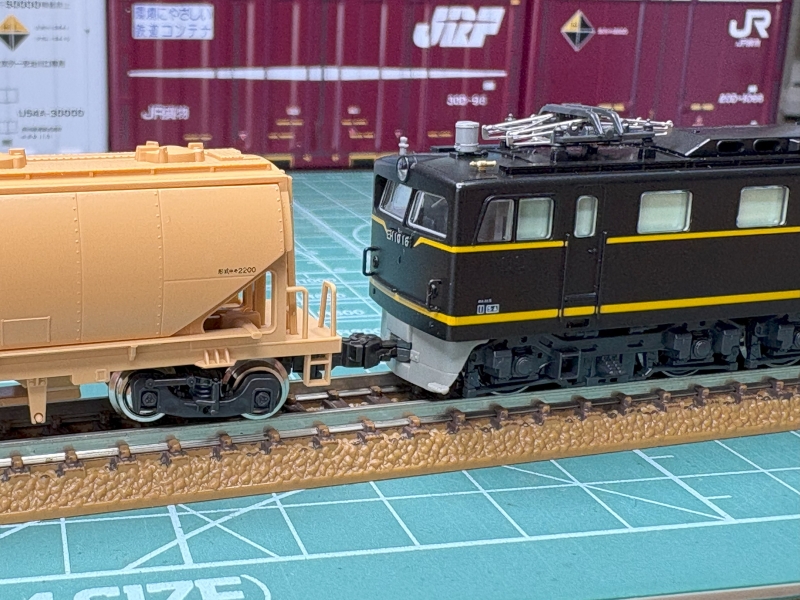

一応、取り付けたカプラーの連結テストを行いました。
続いて、2エンド側のカプラー交換を行います。
カプラー交換のやり方は1エンドと同じです。

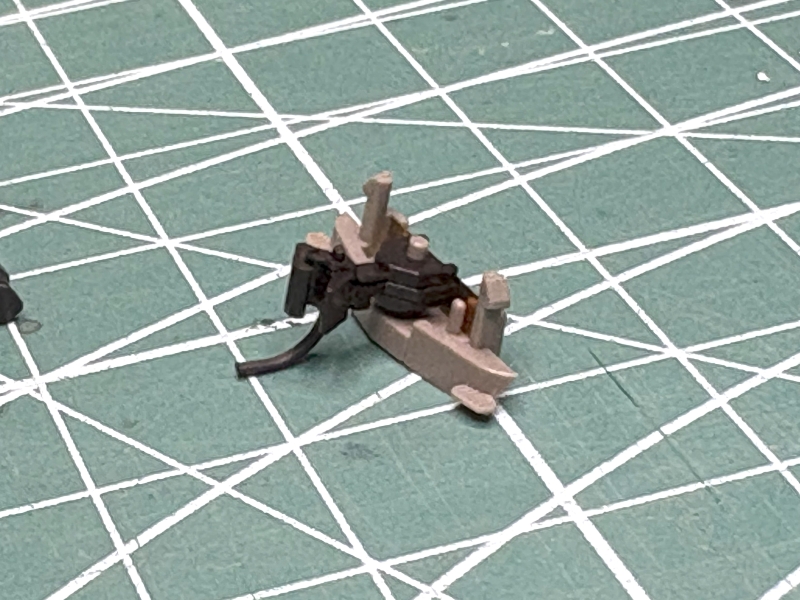

2エンド側では、マグネティックナックルカプラーを取り付けました。
ホビーセンターカトーの「マグネティックナックルカプラー短（28-255)」です。

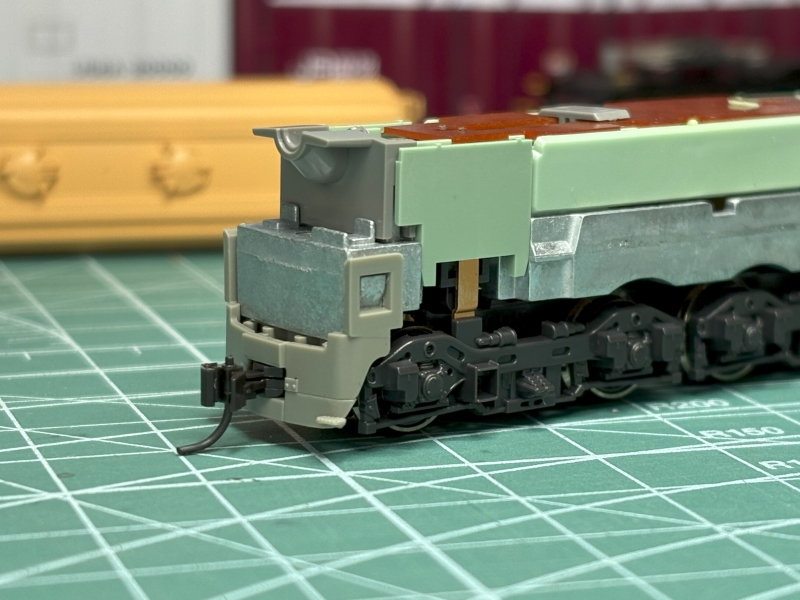

マグネティックナックルカプラーに交換後、スカートのパーツを本体に取り付けた様子です。

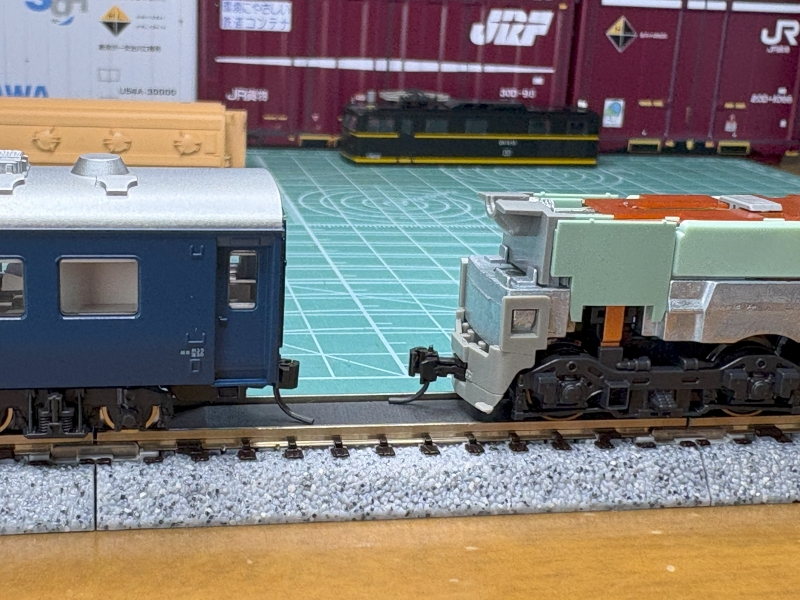

車体を本体に取り付ける前に自動解放のテストを行いました。
とりあえず、大丈夫なようです。
EH10は貨物機なので客車は牽引しませんが、所有の貨車でマグネティックナックルカプラーを装着した車両がまだないので、今回は自動解放テストに客車を使用しました。

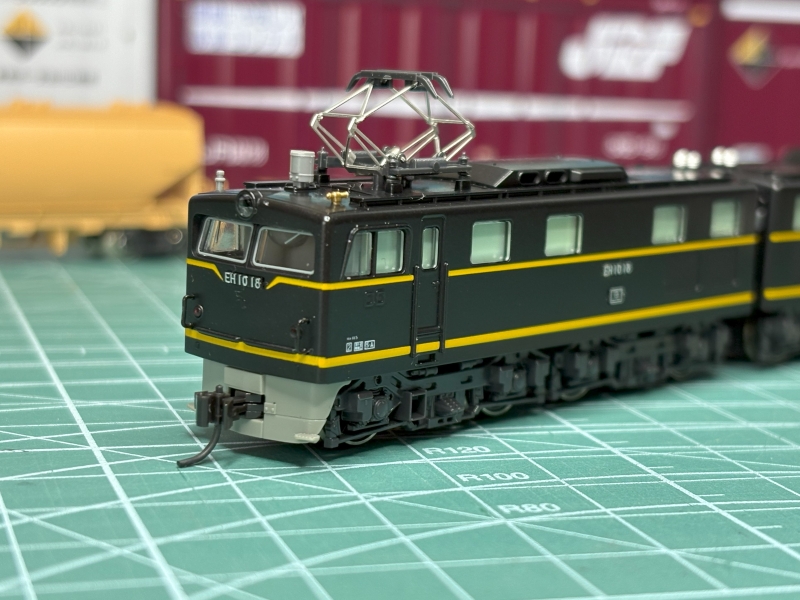

2エンド側も車体を被せて、作業完了です。

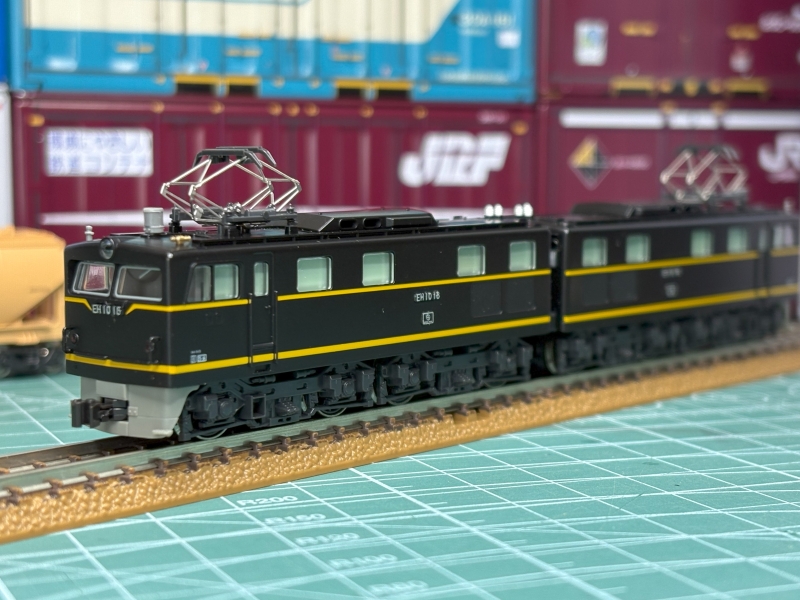

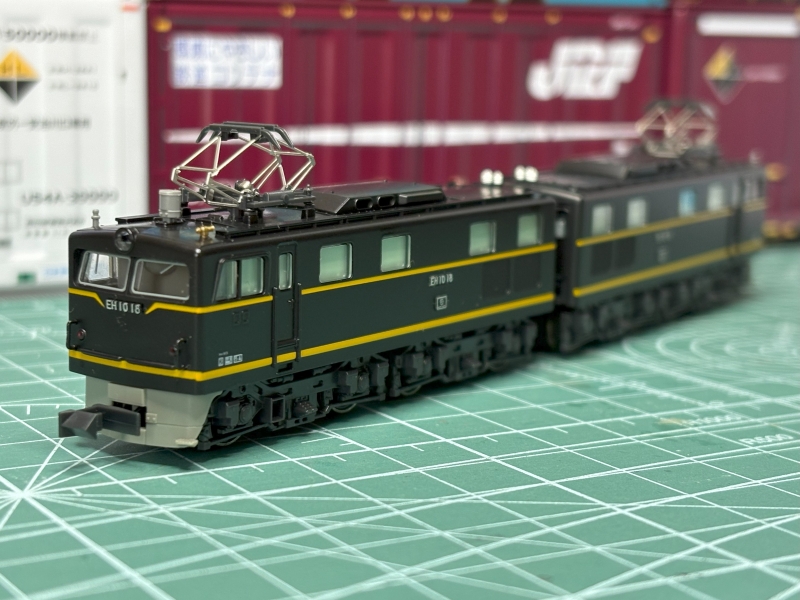

あらためて・・・カプラー交換の完了したEH10です。
少し見た目が良くなりました。
今回、拡張性を考慮してEH10にマグネティックナックルカプラーを取り付けましたが、レイアウトで自動解放を楽しんでいるのは今のところ客車のみで、貨車側にマグネティックカプラーを取り付けた車両はまだありません。
TOMIX製のTNカプラーを取り付けた貨車も多く混在し、今後どうしようかといろいろ考えているところです。
